產品中心

FC螺旋分級機

螺旋分級機工作原理

螺旋分級機是借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，從而進行機械分級的一種選礦設備。

FC螺旋分級機適用于細粒分級，洗砂。砂漿從位于沉降區中部的進料口入水槽，傾斜安裝的水槽下端是砂漿分級沉降區，螺旋低速轉動，對砂漿起攪拌作用，使輕細顆粒泥懸浮到上面，流動溢流邊堰處溢出，粗重顆粒砂沉降到槽底，由螺旋輸送到排料口排出.

螺旋分級機

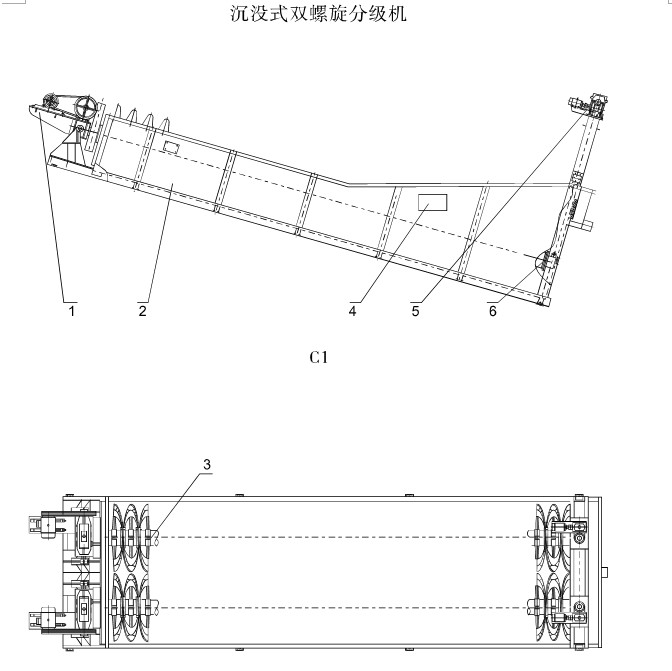

螺旋分級機結構組成

傳動裝置：包括電機、大小皮帶輪、三角皮帶、減速機及圓柱齒輪。
水槽。
螺旋：包括螺旋軸、葉片、襯板。
進料口。
提升機構：包括電動機、減速機和一對圓錐齒輪。
下部支座：下部承軸密封進行了重大改進，實際使用證明比傳統設計壽命長一倍。

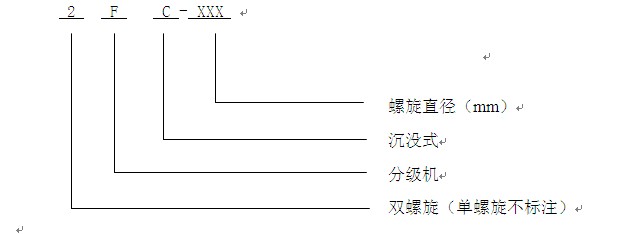

型號說明

技術參數

型號		FC-10	FC-12	FC-12	FC-15	2FC-15	FC-20	2FC-20	FC-24	2FC-24	2FC-30
規格		Φ1000	Φ1200	Φ1200	Φ1500	Φ1500	Φ2000	Φ2000	Φ2400	Φ2400	Φ3000
螺旋直徑（mm）		1000	1200	1200	1500	1500	2000	2000	2400	2400	3000
螺旋轉速（r/min）		2.5,4,6	2.5，6，7	2.5，4，6	2.5，4，6	3.6，5.5	3.6，5.5	3.65	3.67		3.2
水槽	長（mm）	8400	8400	8400	10500	10500	12900	12900	14130	14130	14300
	寬（mm）	1186	1372	2600	1664	3200	2200	4280	2600	5100	6300
	傾斜角	14°-18°30’
溢流堰高度		631	1100	1100	1300	1300	1800	1800	2000	2000	2000
螺旋提升高度		1000	1400	1400	1800	1800	2100	2100	2300	2300	2600
計算生產能力（t/24h）	溢流量	120	120	240	185	370	320	640	455	910	1410
計算生產能力（t/24h）	返砂量	216-1000	1170-1630	1770-2800	1140-2740	2280-5480	3890-5940	7780-11880	6800	13700	2300
外形尺寸（mm）		9849×1563×2675	10371×1534×3912	10371×2787×3912	12670×1810×4888	12670×3368×4888	15760×2524×5345	15760×4595×5635	16710×2926×7190	17710×5430×7995	17824×6640×8680
長×寬×高		9849×1563×2675	10371×1534×3912	10371×2787×3912	12670×1810×4888	12670×3368×4888	15760×2524×5345	15760×4595×5635	16710×2926×7190	17710×5430×7995	17824×6640×8680
總量（t）		5.45	11.1	19.61	15.32	27.5	29	50	37.2	65.28	84.87
電動機	提升用	手動	Y100L-4	Y100L₁-4	Y100L₁-4	Y100L₂-4	Y100L₂-4	Y112L-4	Y100L2-4	Y112M-4	Y112M-4
	提升用	手動	2.2KW	2.2KW 2臺	2.2KW	3KW 2臺	3KW	4KW 2臺	3KW	4KW2臺	4KW2臺
	傳動用	Y160M-6	Y160M₂-6	Y160M-6	Y160M-6	Y160M-6	Y160L₂-6	Y180l-4	Y200l-4	Y225S-4	Y225M-4
		7.5KW	7.5KW	7.5KW 2臺	7.5KW	11KW 2臺	22KW	18.5KW 2臺	30KW	37KW2臺	45KW2臺

說明		訂貨未注明時，螺旋轉速按6r/min供貨		訂貨未注明時，螺旋轉速按4r/min供貨			訂貨未注明時，螺旋轉速按3.6r/min供貨
